Funkcionalne specifikacije
Digitalna TV-CBLE, satelitsko in prizemno oddajanje.
Digitalni filmi-DVD.
Digitalni zasloni-plazma,LCD, DLP, LCOS.
4.Digitalna interaktivnost-PVR-ji, MHP, OCAP.
D-VHS predvajalniki.
Podpira ločljivosti 800x600 (SVGA), 1024x768 (XGA), 1600x1200
(UXGA), 1080p (Full HD), 1920x1200 (WUXGA) in navzgor za LCD in LED monitorje visoke ločljivosti.
Pakiranje: PE vrečka; Po meri: OEM ODM; Zmogljivost dobave: 100000 kosov/kosov na mesec.
| Parametri | ||||||
| Specifikacija | Prednosti | |||||
| Dirigenti | 99,99 % baker-brez kisika | za zagotavljanje visoko{0}}kakovostnega in stabilnega digitalnega signala | ||||
| Izolacija (notranji plašč) | HD-PE | Z uporabo penastega PE kot izolacije zagotovite kakovost slike in stabilen prenos slikovnega signala. | ||||
| Prva zaščita | 100% aluminijasta folija | preprečite visokofrekvenčne zvoke in motnje zunanje elektromagnetne energije | ||||
| Druga zaščita | 100% aluminijasta folija | preprečite visokofrekvenčne zvoke in motnje zunanje elektromagnetne energije | ||||
| Tretja zaščita | 95% AL+MG pletenica | za maksimalno izogibanje EMI in RFI | ||||
| Izolacija (zunanji plašč) | Okolju prijazen PVC jopič/zaščitni najlonski rokav. (barva neobvezna) | Dolga življenjska doba; dobra zaščita kabla; | ||||
| Varno | ||||||
| videz | Brizganje Plastika, Zn ali Al zlitina Kovinska lupina | Lep, vrhunski- izdelek DVI CABLE | ||||
| Priključek | Niklanje | zagotavlja vrhunski prenos signala in življenjsko dobo maksimalne zmogljivosti | ||||
| Konfiguracija | 15 zatič | Lep, visoko{0}}kabelski izdelek VGA | ||||
| Certificiranje | RoHS, UL, CE | Pooblaščeni certifikat za varnost in zaščito | ||||
| barva | Biserno zlata, mat črna, srebrna, zlata, sijoča črna, beli porcelan, črni porcelan, krom IN VEČ | Različne barvne možnosti in privlačen dizajn za zadovoljitev potreb različnih strank | ||||
| Razpoložljiv merilnik | 24/26/28/30AWG | AWG neobvezno | ||||
| Zunanji premer | 9,0 mm, 8,0 mm, 7,3 mm, 6,0 mm | AWG ustreza zunanjemu premeru. | ||||
| 24AWG-9,0 mm 26AWG-8,0 mm | ||||||
| 28AWG-7,3 mm 30AWG-6,0 mm | ||||||
| Razpoložljive različice in dolžine | 3+4 do 30 m (1-30 m) neobvezno | Različne dolžine za različno uporabo | ||||
| 3+6 do 50 m (1–50 m) izbirno | ||||||
| 3+9 do 70 m (1-70 m) izbirno | ||||||
| Elektrika | Pakiranje in dostava | |||||
| Kontrola kakovosti | delovanje v skladu s predpisi in pravili v ISO9001:2008 | Podrobnosti o embalaži: Polivrečna vrečka za posamezen paket in kartonska škatla za kontejnersko pošiljko. Ali na zahtevo stranke. | ||||
| Napetost | DC300V 5M ohm/10ms | Pristanišče: Shen zheng | ||||
| Izolacijska upornost | 10M min | Čas izvedbe: | ||||
| Kontaktna odpornost | 2 ohma maks | Količina (kosov) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Delovna temperatura | -25 stopinj -80 stopinj | Ocena Čas (dnevi) | 14 | 17 | 21 | Za pogajanja |
| Hitrost prenosa podatkov | ||||||
| Diferencialna impedanca | ||||||

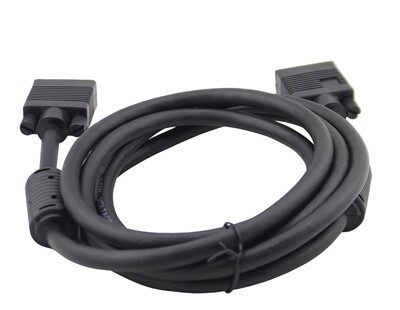

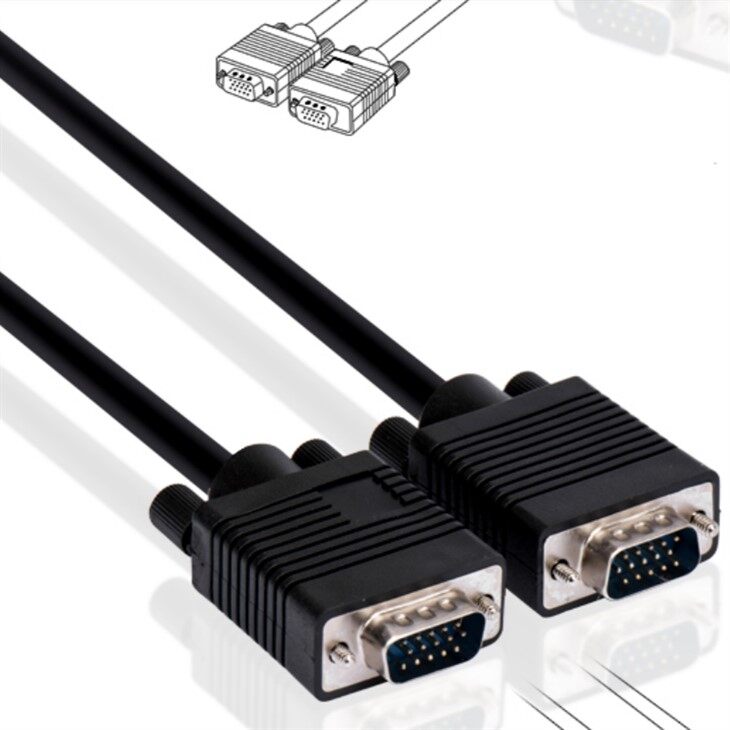

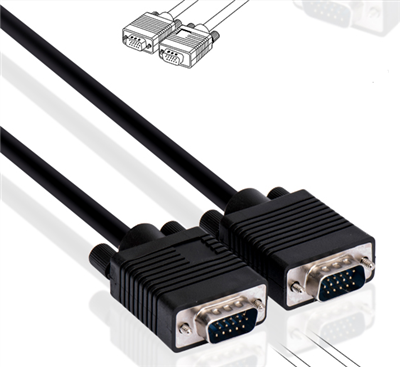

Predstavitev izdelka
Kabel VGA3+6 (model HD7001) je visoko{2}}zmogljiv kabel za analogni video prenos, ki ga je naša tovarna razvila posebej za OEM, veleprodajne in agencijske kupce. Sprejema jedrno strukturo 3+6 in podpira stabilen prenos video signalov visoke-ločljivosti. Izdelki so široko uporabni za povezovanje monitorjev, projektorjev, TV-sprejemnikov, DVD-predvajalnikov in drugih naprav na trgih, kot so jugovzhodna Azija, Južna Afrika in Južna Amerika, ter izpolnjujejo zahteve glede signala visoke{7}}ločljivosti komercialnih zaslonov, domačega razvedrila, pisarniške opreme in drugih scenarijev.
Lastnosti in prednosti izdelka
1. Bakreni (OFC) vodnik -brez kisika- visoke čistosti z nizko izgubo prenosa
Lastnosti: kot prevodnik za prenos signala se uporablja baker -brez kisika (OFC) visoke čistosti, premer žice AWG28/30 pa ni obvezen.
Prednosti: Prevodnost prevodnikov OFC je boljša od prevodnosti običajnih bakrenih materialov, kar učinkovito zmanjšuje oslabitev in popačenje signala ter zagotavlja stabilnost signala tudi pri prenosu na velike-razdalje (do 50 metrov). Premer žice AWG28/30 vzpostavlja ravnotežje med prilagodljivostjo in učinkovitostjo prenosa, zaradi česar je primeren za zahteve namestitve v različnih scenarijih.

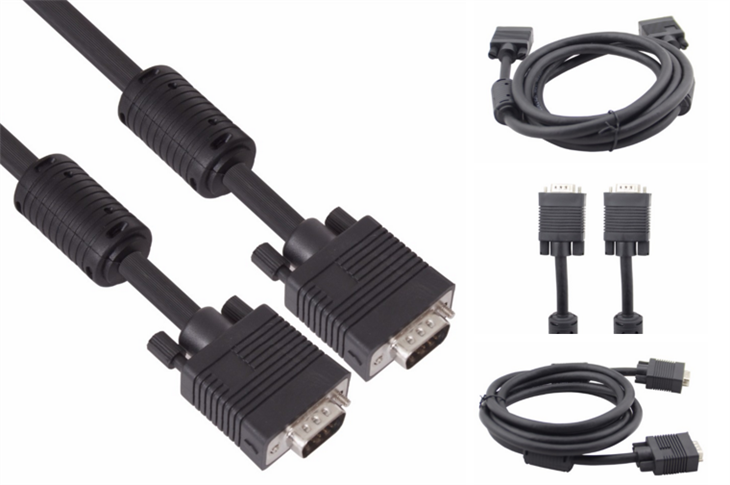

2. Štiri-slojna zaščitna struktura (AL+ML+pletenica+2 ferit) z močno zmožnostjo proti-motenju
Značilnosti: Tri{0}}plastna zaščita iz aluminijaste folije (AL) + mylar (ML) + tkana mreža (pletenica), z 2 magnetnima obročema (Ferit).
Prednosti: Učinkovito izolira pred zunanjimi elektromagnetnimi motnjami (EMI) in radiofrekvenčnimi motnjami (RFI), zlasti v kompleksnih okoljih elektroenergetskega omrežja, kot sta jugovzhodna Azija in Južna Afrika, s čimer se izogne šumu signala in snežinkam, kar zagotavlja jasne in stabilne video slike. Magnetni obroč dodatno zavira visoko-frekvenčne motnje in povečuje celovitost signala.

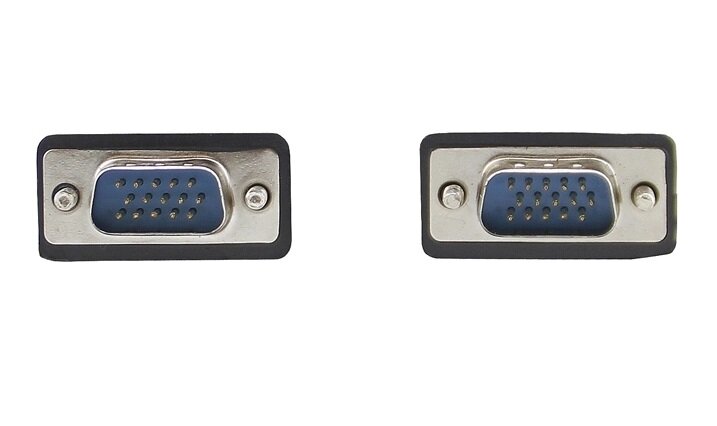

3. Ponikljan vmesnik VGA15P moški-na-moški, povečana vzdržljivost
Značilnosti: Vtič ima 15-nožni dizajn M do M, površina vmesnika pa je ponikljana.
Prednosti: prevleka iz niklja ima boljšo odpornost proti oksidaciji kot pozlačenje, zaradi česar je primerna za scenarije pogostega priklapljanja in odklapljanja (kot so razstave in oprema za učilnice) in podaljšuje njeno življenjsko dobo. 15P full{2}}pin design je združljiv s standardnim protokolom VGA, kar zagotavlja združljivost naprave.
4. Podpira ultra-visoko ločljivost (do 1920x1200 WUXGA), združljivo z različnimi zaslonskimi napravami
Lastnosti: Združljivo z ločljivostmi, kot so SVGA (800x600), XGA (1024x768), UXGA (1600x1200), 1080p full HD in WUXGA (1920x1200).
Prednosti: Izpolnjuje zahteve glede zaslona z visoko{0}}ločljivostjo naprav, kot so LCD, LED, plazma in projektorji. Ne glede na to, ali gre za komercialni oglasni zaslon ali hišni kino, lahko prikaže odlično kakovost slike.
5. Prilagodljiva prilagoditev in zanesljivi materiali
Značilnosti: izbirni zunanji premer 7,3/8,0 mm, črno PVC zunanje usnje (barva po meri), podpira izbiro dolžine od 1 do 50 metrov, možnosti pakiranja vključujejo PE vrečke ali prilagoditev OEM.
Prednosti: Zunanja obloga iz PVC-ja je odporna-na obrabo in proti-staranju, primerna za okolje z visoko-temperaturo in visoko-vlažnostjo v jugovzhodni Aziji. Na voljo so različne specifikacije za izpolnjevanje potreb različnih scenarijev strank, storitve OEM/ODM pa je mogoče prilagoditi zahtevam embalaže blagovne znamke.
Glavne razlike med VGA3+4 in 3+6
Primerjalni elementi: VGA3+4 kabel: VGA3+6 kabel:
Osnovna struktura je sestavljena iz 3 glavnih signalnih linij in 4 pomožnih linij ter 3 glavnih signalnih linij in 6 pomožnih linij
Podpora za ločljivost: do 1024x768 (XGA), do 1920x1200 (WUXGA) in 1080p
Veljavni scenariji: naprave z nizko-ločljivostjo (kot so staromodni-monitorji CRT), zaslonske naprave z visoko-ločljivostjo (LCD, LED, projektorji)
Stabilnost prenosa nima neodvisne zaščitene žice in je nagnjena k motnjam. Neodvisna oklopljena žica ima močno zmožnost proti-motenju
Povzetek: V primerjavi z 3+4 VGA3+6 doda dve neodvisni zaščiteni signalni liniji. Zasnovan je posebej za visoko-ločljivost in je primeren za sodobne naprave z visokimi zahtevami glede kakovosti slike. Model 3+4 je primeren za stare naprave z nizko ceno in nizko ločljivostjo.
Pogosto zastavljena vprašanja (FAQ)
1. V: Kako dolgo razdaljo prenosa podpira kabel VGA3+6?
O: Standardna dolžina je od 1 do 50 metrov, znotraj 50 metrov pa lahko stabilno podpira ločljivost 1920x1200. Priporočljivo je, da ga uporabljate skupaj z ojačevalnikom signala za razdalje nad 50 metrov.
2. V: Kako prilagoditi embalažo in barvo?
O: Podprta je prilagoditev OEM/ODM. Logotipe blagovnih znamk je mogoče natisniti in embalažo spremeniti (kot so barvne škatle, pretisni omoti). Privzeta barva je črna. Druge barve zahtevajo najmanjšo količino naročila (za podrobnosti se obrnite na službo za stranke).
3. V: Kateri regionalni standardi napetosti in opreme so primerni?
O: Vmesnik VGA je globalni univerzalni standard. Združljivosti napetosti ni treba upoštevati. Primeren je za vse naprave VGA v jugovzhodni Aziji (kot sta Tajska in Indonezija), Južni Afriki, Južni Ameriki (kot sta Brazilija in Argentina) in drugih regijah.
